Что такое медно-никелевая трубка UNS C70600 (ASTM B111 / ASTM B466)?
УНС C70600это90% медь и 10% никелевый сплавс крошечными следами железа и марганца. Медь увеличивает общую прочность материала, а микроэлементы улучшают коррозионную стойкость. В результате получается инженерный сплав, который предлагаетисключительная коррозионная стойкость, особенно в морской и соленой воде.
Трубка UNS C70600 (ASTM B111/ASTM B466)обеспечиваетхорошая прочность и сопротивление ползучестибудучилегко сваривать и формовать, с отличными способностями к холодной и горячей работе.
Эта трубка из сплава представляет собойидеальная альтернативадля рабочих сред, гдеХлоридное коррозионное растрескивание под напряжением проблематично.– среды, где трубы из нержавеющей стали непригодны.
Каковы эквивалентные характеристики медно-никелевой трубки UNS C70600?
Расходные материалы ГНЭЭТрубка C70600соответствовать основным мировым стандартам. Основные характеристики:АСТМ Б111(трубка теплообменника) иАСТМ Б466(бесшовная труба).
| Стандартный | Область применения/эквивалент |
|---|---|
| АСТМ Б111 | Бесшовные трубы из медного сплава для теплообменников и конденсаторов. |
| АСТМ Б466 | Бесшовные медно--никелевые трубы для трубопроводов общего назначения. |
| АСМЭ СБ111 | То же, что ASTM B111, для приложений по нормам ASME. |
| АСМЭ СБ466 | То же, что ASTM B466, для приложений по нормам ASME. |
| DIN 2.0872 | Немецкий эквивалент (трубка CuNi10Fe1Mn) |
| EN 12449 CW352H | Европейский стандарт для трубок CuNi10Fe1Mn |
| БС 2871 CN102 | Британский эквивалент |
| МИЛ-Т-16420К | Военная спецификация для трубки |
Общие названия этого тюбика:Трубка Cu{{2}Ni 90/10, бесшовная трубка CuNi10Fe1Mn, трубка конденсатора ASTM B111 C70600, труба для морской воды C70600.
Какова эффективность биообрастания трубки UNS C70600?
Трубка UNS C70600имеетотличная устойчивость к биообрастанию и морской коррозии.
Биологическое обрастание — распространенная проблема в над-морских и подводных условиях. На поверхности трубок могут прикрепляться следующие загрязнения:
Водоросли
Микро-организмы
Мелкие животные (например, ракушки и мидии)
Эти загрязнения могут ухудшить внутренний поток или внешние характеристики трубки. Когда происходит биообрастаниевнутри трубки, это вызывает:
Уменьшенная скорость потока
Увеличение затрат на перекачку
Коррозия под-отложениями (коррозия, развивающаяся под слоями загрязнения)
Устойчивость к биообрастаниюТрубка C70600также снижает риск точечной коррозии. Однако материалподвержен образованию язв в загрязненной воде, содержащей сероводород (H₂S). Это следует учитывать для конкретных сред, таких как застойная морская вода с органическим разложением.
Преимущество перед трубкой из нержавеющей стали:В отличие от трубки из нержавеющей стали 316L,Трубка C70600 не требует периодической очистки или дозирования химикатов.для предотвращения биообрастания в морской воде.
Каковы механические свойства трубки UNS C70600 (ASTM B111)?
Типичные свойства трубок C70600 различных закалок:
| Свойство | Отожженный (O61) | Свет нарисованный (H55) | Твердый (H80) |
|---|---|---|---|
| Предел прочности (МПа) | 310 – 380 | 380 – 480 | 480 – 550 |
| Предел текучести (МПа) | 105 – 170 | 280 – 410 | 410 – 480 |
| Удлинение (%) | 42 – 50 | 15 – 25 | 5 – 10 |
| Твердость (по Роквеллу Б) | 40 – 65 | 70 – 80 | 80 – 90 |
Отожженная (O61) труба C70600 обеспечивает высочайшую пластичность при изгибе, развальцовке и расширении в трубные решетки. Твердый сплав (H80) обеспечивает более высокую прочность на прямых участках труб.
Каковы физические свойства трубки UNS C70600?
| Свойство | Метрика | Империал |
|---|---|---|
| Плотность | 8,94 г/см³ | 0,323 фунта/дюйм³ |
| Диапазон температуры плавления | 1090 – 1125 градусов | 1994 – 2057 градусов по Фаренгейту |
| Теплопроводность | 40 – 50 Вт/мК | 278 БТЕ·дюйм/час·фут²·градус F |
| Электропроводность | 9% МАКО | – |
| Коэффициент теплового расширения (20-300 градусов) | 17,1 мкм/м градус | 9,5 мкдюйм/дюйм градуса Фаренгейта |
| Магнитная проницаемость | Низкий (1,01-1,69) | – |
Каковы производственные свойства трубки UNS C70600?
| Свойство/процесс | Рейтинг / Подробности |
|---|---|
| Свариваемость | Отличный– TIG, MIG, металл с покрытием, дуга, стык, шов, точка |
| Гибка | Хороший– Отожженная трубка легко гнется; используйте оправку для узких радиусов |
| Развальцовка/Расширение | Отличный– Отожженную трубу можно развальцовать или свернуть в трубные решетки. |
| Холодная штамповка | Хороший– Подходит для обжима, обжатия и намотки |
| Горячая формовка | Хороший- Рекомендуемая температура: 760-870 градусов |
| Обрабатываемость(для концов трубки) | 20%– Используйте острые инструменты для снятия фасок или нарезания резьбы. |
Трубка C70600легко сваривать и формоватьпо сравнению со многими другими-высокопрочными медными сплавами. Это снижает затраты на изготовление теплообменников и трубопроводных систем.
Каковы типичные области применения трубки UNS C70600?
Трубка C70600 (ASTM B111/ASTM B466)используется в:
| Область применения | Конкретные компоненты |
|---|---|
| Теплообменники | Трубки конденсатора, трубки охладителя, трубки испарителя |
| Опреснительные установки | Трубки подачи морской воды, трубки нагревателя рассола |
| Морские платформы | Линии охлаждения морской водой, магистрали противопожарной воды |
| Судостроение | Балластные линии, системы охлаждающей воды, санитарные линии |
| Электростанции | Трубки забора охлаждающей воды, дополнительное охлаждение |
| Аквакультура | Трубы подачи морской воды для рыбной фермы |
| Гидравлические системы | Гидравлические линии морской воды |
ИспользоватьТрубка C70600какальтернатива трубке из нержавеющей сталив средах, где хлоридное коррозионное растрескивание под напряжением проблематично. C70600 также предпочтительнее титана по соображениям стоимости, когда скорость воды умеренная.
Часто задаваемые вопросы
В1: В чем разница между трубой ASTM B111 C70600 и трубой ASTM B466 C70600?
A: Трубка ASTM B111 C70600специально для теплообменников и конденсаторов – имеет более жесткие допуски на размеры и тестируется вихревыми токами или гидростатическими методами.Труба ASTM B466 C70600предназначен для обычных трубопроводов морской воды – он имеет больший диаметр и более толстые стенки. Оба изготовлены из одного и того же сплава C70600.
Вопрос 2: Какая закалка трубы ASTM B111 C70600 лучше всего подходит для U--изгибов?
A: Отожженная (O61) трубка C70600лучше всего подходит для U-изгибов. Он обеспечивает удлинение 42-50 %, что позволяет сгибать малый радиус без образования трещин. При необходимости после изгиба трубку можно снять с напряжения.
В3: Можно ли приварить трубку UNS C70600 к титановой трубке в теплообменнике?
О: Да, нопрямая сварка трубки C70600 с титаном не рекомендуется.из-за хрупкого интерметаллического образования. Используйте переходное соединение (например, взрывобезопасное соединение C70600/титановая пластина) или механические фитинги.
В4: Какова максимальная скорость морской воды для трубки ASTM B111 C70600?
A: Трубка C70600может выдерживать скорость морской воды до3,5–4,0 м/с (11–13 футов/с)без эрозионной коррозии. Выше этого рассмотрим трубку C71500 (70/30 Cu-Ni).
Вопрос 5. Требуется ли термообработка трубы UNS C70600 после-сварки?
А: Нет,Трубка C70600обычно делаетне требуют термообработки после-сварки. Однако отжиг для снятия напряжений при температуре 593-650 градусов можно использовать для U-образных труб или сильносварных секций.
Вопрос 6: Как устойчивость трубки C70600 к биообрастанию сравнима с пластиной Cu-Ni 90/10?
A: Трубка C70600имеет ту же устойчивость к биообрастанию, что и пластина – отлично. Гладкая внутренняя поверхность вытянутой трубы фактически противостоит загрязнению лучше, чем более шероховатые поверхности.
Вопрос 7: Какой присадочный металл следует использовать для сварки TIG трубок ASTM B111 C70600?
A: Для сварки TIG.Трубка C70600, использоватьAWS A5.7 ERcuNiприсадочный металл. Он соответствует составу 90/10 и обеспечивает хорошую коррозионную стойкость.
Вопрос 8: Можно ли использовать трубку UNS C70600 для систем питьевой воды?
А: Да,Трубка C70600одобрен для систем питьевой воды. Его коррозионная стойкость превосходна, а выщелачивание никеля и меди находится в пределах ограничений ВОЗ и Агентства по охране окружающей среды.
В9: В чем разница между трубкой C70600 и трубкой C71500 для обслуживания конденсатора?
A: Трубка C70600 (90/10 Cu-Ni)более экономичен-и эффективен и подходит для чистой морской воды со скоростью до 3,5 м/с.Трубка C71500 (70/30 Cu-Ni)он прочнее, более устойчив к эрозии-и выдерживает скорости до 5 м/с, но стоит значительно дороже.
Вопрос 10: Как трубка ASTM B111 C70600 проверяется на герметичность?
A: Трубка C70600тестируетсявихревой ток (ASTM E243)илигидростатическое давление (ASTM B111). Вихревой ток не-неразрушителен и позволяет обнаружить внутренние и внешние дефекты. Для некоторых применений требуются гидростатические испытания.
Вопрос 11: Какова теплопроводность трубки UNS C70600 по сравнению с адмиралтейской латунью?
A: Трубка C70600имеет теплопроводность 40-50 Вт/мК. Адмиралтейская латунь (С44300) — около 100 Вт/мК. Таким образом, C70600 проводит меньше тепла, но его превосходная коррозионная стойкость часто перевешивает это для охладителей морской воды.
Вопрос 12: Какой диапазон диаметров доступен для бесшовных труб ASTM B466 C70600?
A: Расходные материалы GNEEТруба C70600отОт 1/4 дюйма (6 мм) до 12 дюймов (300 мм). Толщина стенок варьируется от Sch 5 до Sch 80 (и по индивидуальному заказу).
Вопрос 13: Подходит ли трубка UNS C70600 для работы в кислой среде (H₂S)?
A: Трубка C70600являетсяподвержен образованию язв в загрязненной воде, содержащей сероводород– этого следует избегать. Для эксплуатации в кислой морской воде рассмотрите C71500 или супердуплексную нержавеющую сталь.
Вопрос 14: Каков допуск на расширение трубы ASTM B111 C70600 в трубных решетках?
А: ДляТрубка C70600прокатанный в трубные решетки из углеродистой стали, позволяютУменьшение стен на 8-12%. Для трубных решеток из нержавеющей стали допускайте5-8%. Всегда сначала выполняйте испытания на расширение.
Вопрос 15: Как труба ASTM B111 C70600 проверяется в GNEE?
А: КаждыйТрубка C70600подвергается химическому анализу, испытанию на растяжение, испытанию на сплющивание, испытанию на расширение (для отожженной трубы), вихревому току или гидростатическому испытанию, размерному контролю и визуальному контролю. Протоколы заводских испытаний (MTR) отслеживаются по номеру плавки.

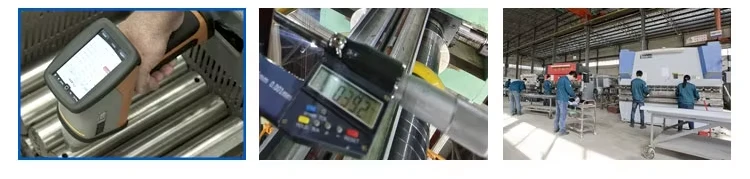

Проверка качества труб UNS C70600 (ASTM B111 / ASTM B466)
Процесс проверки GNEE дляТрубка C70600специально разработан для трубной продукции:
| Тест | Метод/Стандарт |
|---|---|
| Химический состав | Оптический эмиссионный спектрометр – согласно ASTM E1476. |
| Предел прочности | ASTM E8/ASTM B111 – продольная полоса или цельная труба. |
| Предел текучести (смещение 0,2%) | ASTM E8 – с экстензометром |
| Удлинение | ASTM E8 – расчетная длина 4D |
| Тест на сплющивание | ASTM B111 – труба сплющена до заданного зазора |
| Тест расширения(отожженная трубка) | ASTM B111 – трубка, развальцованная по оправке |
| Тест на обратное сплющивание(сварная трубка) | ASTM B111 – только для сварных труб. |
| Вихретоковый тест | ASTM E243 – обнаруживает дефекты не-неразрушающим способом. |
| Гидростатические испытания | ASTM B111/B466 – давление выдерживается в течение заданного времени. |
| Проверка размеров | наружный диаметр (микрометр), внутренний диаметр (щуп), стенка (ультразвуковая) |
| Визуальный осмотр | Внутренний (бороскоп), внешний (невооруженным глазом) |

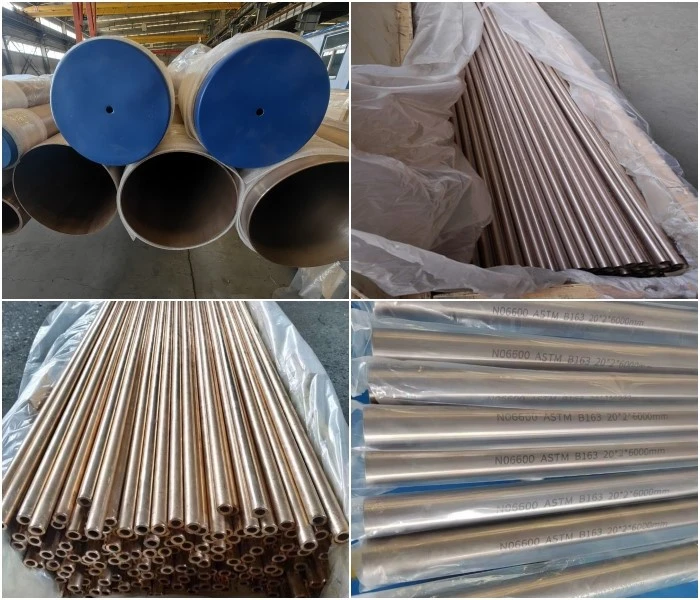

Упаковка для медно-никелевых трубок ASTM B111/ASTM B466 UNS C70600
| Шаг | Упаковка действий |
|---|---|
| 1 | Сушить феномвнутреннюю часть трубки сжатым воздухом – удалить всю влагу |
| 2 | Примените пластиковые торцевые заглушки(надвинуть-посадить или нарезать резьбу) на оба конца |
| 3 | Заверните каждую трубочкус бумагой VCI (ингибитор паровой коррозии) |
| 4 | Связки трубвшестиугольное образование– максимальная стабильность |
| 5 | Местослои картона или пенопластамежду слоями труб (для полированных труб) |
| 6 | Безопасно снержавеющая-стальная лента(3-5 ремней в пачке) |
| 7 | Оберните свертокПЭ пленка(термоусадочная пленка) илитканый полипропилен |
| 8 | Поместите пакет надеревянный поддонили внутридеревянный ящик |
| 9 | Прикреплятьотгрузочные знаки(сплав, отпуск, внешний диаметр x вес, длина, номер плавки, вес) |

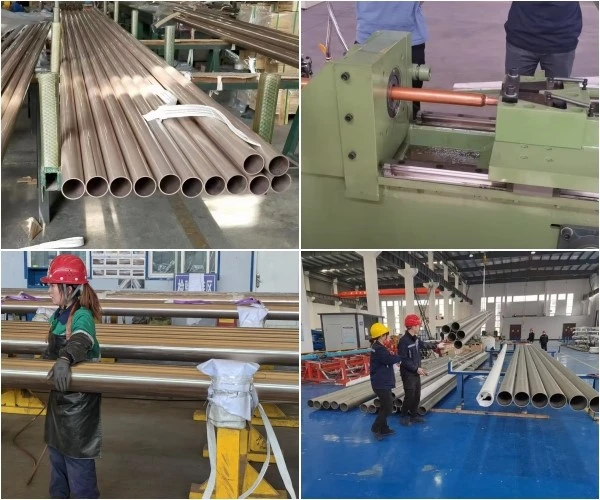

Заводское оборудование
ГНЭЭ производитТрубка C70600с использованием специализированного оборудования для трубной продукции:
| Оборудование | Функция для производства труб |
|---|---|
| Индукционная печь (30Т) | Плавка и легирование C70600 |
| Горизонтальная МНЛЗ | Литье полых заготовок (трубных обечаек) |
| Пирсинг Мельница | Создание полых оболочек из цельной заготовки |
| Экструзионный пресс (2500T) | Формование трубчатых оболочек промежуточных размеров |
| Стенд холодного волочения (5-150 мм) | Прецизионное волочение труб – несколько проходов |
| Машина для выпрямления труб(6 рулонов) | Корректируем изгибы и овальность |
| Печь отжига(светлый отжиг) | Защитная атмосфера – отсутствие накипи |
| Расширитель/Редуктор трубки | Изменение диаметра на концах |
| Вихретоковый тестер | Не-неразрушающий контроль (100 % проверка) |
| Гидростатический тестер | Испытание труб под давлением |
| Автоматический труборез | Резка по длине клиента |
| Спектрометр | Собственный-химический анализ |
| Универсальная испытательная машина | Испытания на растяжение и текучесть |
Ассортимент продукции
| Категория продукта | Типичные характеристики/классы | Доступные формы |
|---|---|---|
| Чистая медь | C10100 (OFC), C10200 (OF), C11000 (ETP), C12200 (DHP) | Труба, труба, пруток, пластина, лист, проволока, полоса, шина |
| Медно--никелевые сплавы | C70600 (90/10), C71500 (70/30), CuNi30Fe, CuNi10Fe1Mn | Труба, труба, пруток, пластина, лист, фитинг, фланец, поковка |
| Латунные сплавы | C26000 (патрон латунь), C27000, C27200, C28000 | Труба, труба, пруток, пластина, лист, полоса |
| Бесплатная-резка латуни | C36000, C37700, C38500 | Пруток (круглый, шестигранный, квадратный) – для механической обработки. |
| Военно-морская латунь | C46400, C46500, C48200, C48500 | Пруток, плита, лист |
| Адмиралтейство Латунь | C44300, C44400, C44500 | Трубка – для теплообменников |
| Алюминий Латунь | C68700 | Трубка – для конденсаторов |
| Фосфорная бронза | C51000, C52100, C52400, C54400 | Пруток, пластина, лист, полоса, проволока |
| Алюминиевая бронза | C61400, C62300, C63000, C63200, C95400, C95500 | Пруток, плита, труба, поковка |
| Кремниевая бронза | C65100, C65500, C66100 | Пруток, трубка, проволока |
| Бериллий Медь | C17200, C17300, C17500 | Пруток, стержень, проволока, полоса |
| Хром Медь | C18150, C18200, C18400, C18500 | Пруток, стержень, наконечник электрода |
| Оловянная Бронза | C90300, C90500, C90700, C91000 | Литой стержень, подшипниковая опора |
| Свинцовая бронза | C93200, C93400, C93600, C93700, C93800, C94300 | Литой стержень, подшипниковая опора |
| Высокопрочная-латунь/марганцевая бронза | C86300, C86400, C86500, C86600, C86700 | Пруток, ковка |
| Никель Серебро | C74500, C75200, C75400, C75700, C77000, C79200 | Пруток, пластина, лист, полоса |
