Алюминиевая латунная труба C68700 на опреснительных установках: 3 практических примера проекта

ASTM B111 C68700 алюминиевая латунная трубкаявляется предпочтительным материалом для опреснительных теплообменников и испарителей.Более 40 опреснительных установок на Ближнем Востоке и в Северной Африке используют трубы C68700. Теплопроводность (105 Вт/м·К) вдвое выше, чем у медно-никелевого сплава C70600, что снижает затраты на электроэнергию на 8–12%.

Мы успешно поставили алюминиевые латунные трубы ASTM B111 C68700 заказчику в Индии для применения в кожухотрубных конденсаторах. В ходе проекта заказчик посетил наше предприятие для проверки производства и проверки качества. Все трубы были изготовлены в соответствии с требованиями ASTM B111 и поставлены в полной комплектации.Сертификаты испытаний материалов (MTC), обеспечивая полную отслеживаемость номера плавки и проверку химических и механических свойств.

Расположение:Береговая электростанция, Тяньцзинь, Китай
Тип растения:Многоступенчатое-мгновенное опреснение (MSF), 50 000 м³/день.
Установлены лампы C68700:12 000 штук, наружный диаметр 25 мм × стенка 2,0 мм × длина 6 000 мм.
Условия эксплуатации:Температура забора морской воды 15–28 градусов, температура рассола 45 градусов, скорость потока 2,8 м/с.

Проблема до C68700:Оригинальные трубки были из желтой латуни C27000. Вышел из строя через 3 года из-за децинкификации. Стоимость замены: 480 000 долларов США за одно отключение.

Решение:Компания GNEE поставила бесшовные трубы ASTM B111 C68700-O60. Обработка поверхности: как нарисовано.

Результаты через 12 лет:

Средняя глубина обесцинкования: 0,28 мм.

Максимальная глубина ямы: 0,41 мм

Остаточная толщина стенки: 1,59 мм (исходная 2,0 мм)

Замена трубок не требуется

Стоимость ежегодной проверки: 8000 долларов США (по сравнению с 35000 долларов США для желтой латуни)

Годовая экономия по сравнению с желтой латунью:42 000 долларов США на техническое обслуживание + 480 000 долларов США за замену каждые 3 года.

Комментарий GNEE:C68700 окупился за 18 месяцев. В настоящее время завод стандартизирует C68700 для всех секций морской воды.

Расположение:Опреснительная установка, Фуджейра, ОАЭ
Тип растения:Обратный осмос (RO) с предварительным-теплообменником, 100 000 м³/день
Условия морской воды:Температура 28–35 градусов, хлориды 45 000 частей на миллион, высокий потенциал биообрастания.

Испытание:В стандартных пробирках C68700 через 14 месяцев наблюдалось прикрепление ракушек. Очистка потребовала остановки установки.

Решение:GNEE поставляетсянано-обработанные трубы ASTM B111 C68700(полированная внутренняя поверхность + нанокристаллизация поверхности). НД 32 мм × 2,5 мм стенка.

Характеристики нано-обработки:

Размер поверхностного зерна: 50–100 нм (стандарт C68700: 10–30 микрон)

Твердость поверхности: 220 HB (стандарт: 160 HB)

Коррозионная стойкость: +40 % по ASTM G48.

Прочность крепления биообрастания: на 70% ниже стандартной.

Результаты через 24 месяца:

Срок окупаемости:Нано-обработанный C68700 стоит на 18 % дороже стандартного. Сэкономлено 95 000 долларов США на очистке и простое за первые 2 года. Окупаемость: 7 месяцев.

Расположение:Опреснительная установка, Барселона, Испания (поставляется через европейское представительство GNEE)
Тип растения:Термическая компрессия пара (TVC), 30 000 м³/сутки
Рабочая температура:Сторона рассола 75–85 градусов (выше типичного предела C68700)

Испытание:Большинство поставщиков отказались указывать C68700 при температуре выше 70 градусов. C70600 был указан по цене 2,2×.

Решение GNEE:ПоставляетсяТрубы ASTM B111 C68700 с контролируемым содержанием алюминия (2,2–2,5%, выше стандартного диапазона 1,5–2,5%). Более высокое содержание алюминия повышает-стабильность оксидной пленки при высоких температурах.

Модифицированная спецификация:

Алюминий: 2,2–2,5% (стандарт: 1,5–2,5%)

Толщина стенки: 2,5 мм (дополнительный запас прочности)

Закалка: выдержка при 300 градусах в течение 2 часов (не стандарт O60).

После-установки: пассивация 15 % азотной кислотой.

Результативность через 8 лет:

Рабочая температура: в среднем 78 градусов

Измеренная скорость обесцинкования: 0,045 мм/год (прогнозируется 0,07 мм/год при этой температуре)

Трубы проверены на 5-м и 8-м году обучения – отказов нет.

Ожидаемый срок службы установки составляет 12–15 лет (C70600 прослужил бы 20+ лет, но с затратами в 2,2 раза)

Сравнение стоимости:

Вердикт:C68700 обеспечил более низкую годовую стоимость даже при температуре 78 градусов. В настоящее время завод использует высоко-алюминиевый сплав C68700 компании GNEE в качестве стандарта для секций TVC.

Рекомендация GNEE: Use C68700 for 80% of desalination heat transfer applications. Use C70600 only for ammonia or >80°C. Use titanium only for high-velocity (>5 м/с) или очень агрессивная химическая очистка.

Компания GNEE (Китай) поставляет со склада следующие типоразмеры опреснителей:

Время выполнения:Размер запаса: 7-10 дней. Индивидуальная продолжительность: 15-20 дней. Нано-лечение добавляет 5 дней.

Вопрос 1. Подходит ли ASTM B111 C68700 для высоко-рассолов опреснения?
A: Да – до 70 градусов для стандартного C68700, до 85 градусов для версии с высоким-алюминием (2,2–2,5%).
GNEE тестировал C68700 при температуре 80 градусов в течение 6 месяцев. Скорость обесцинкования составила 0,06 мм/год – приемлемо для трубы со стенкой 2,5 мм (срок службы 15+ лет). При температуре выше 85 градусов переключитесь на C70600 или титан. Запросите GNEE из высокопрочного-алюминия C68700 для любого применения при температуре выше 70 градусов.

Вопрос 2: Насколько C68700 отличается от C70600 по энергоэффективности при опреснении?
A: C68700 снижает энергопотребление на 8-12% за счет более высокой теплопроводности (105 против 45 Вт/м·К).
Для установки производительностью 50 000 м³/день экономия энергии составит 8 %=350 000 долларов США в год (при цене 0,10 доллара США/кВтч). За 15 лет C68700 сэкономил 5,2 миллиона долларов энергии, что значительно перевешивает любую разницу в стоимости материалов.

Вопрос 3. Предлагает ли компания GNEE пробирки C68700 с покрытием, препятствующим-биообрастанию, для опреснения воды?
A: Покрытие не требуется: нано-обработанная поверхность C68700 естественным образом противостоит биообрастанию.
Покрытия отслаиваются при-опреснении с высоким расходом воды. Нано-обработка GNEE изменяет саму металлическую поверхность: размер зерна уменьшается до 50-100 нм, прочность прикрепления ракушек снижается на 70 %. В тематическом исследовании ОАЭ (случай 2) нанообработанный C68700 показал<5% biofouling after 24 months – better than coated titanium.

Вопрос 4: Каков максимальный уровень хлоридов C68700 при опреснении?
A: C68700 обрабатывает концентрации хлоридов до 50 000 ppm, что типично для опреснения морской воды.
Пленка оксида алюминия стабильна до 50 000 ppm Cl⁻. Выше этого значения (например, отбраковка рассола при 70 000 частей на миллион) укажите толщину стенки 2,5 мм или нано-обработанную. GNEE поставила C68700 для концентраций рассола до 65 000 частей на миллион без сбоев за 6 лет.

Вопрос 5: Могу ли я сваривать трубы C68700 в теплообменниках опреснения?
A: Да, но только для ремонта, а не для оригинального изготовления.
В теплообменниках опреснения должны использоваться бесшовные трубы (ASTM B111) с прокатанным расширением в трубные решетки. Для ремонта выполните сварку с присадкой C68700, а затем -термическую обработку сварки при 300 градусах в течение 1 часа. GNEE продает ремонтные-трубы длиной (1-3 метра) для технического обслуживания.

Вопрос 6: Каковы типичные сроки поставки GNEE C68700 для проектов опреснения воды на Ближнем Востоке?
A: 25-35 дней от двери-до двери из GNEE (Китай) в ОАЭ, Саудовскую Аравию или Катар.
Размеры запасов: 7 дней производства + 18 дней доставки. Нестандартные размеры: производство 20 дней + 18 дн. доставка. Нано-лечение: добавьте 5 дней. У GNEE есть склад в Дубае для срочных проектов (доставка в течение 2-3 дней при наличии на складе).

Вопрос 7: Как GNEE проверяет качество C68700 на соответствие спецификациям опреснения?
A: Каждая партия проходит 6 испытаний: химический анализ, растяжение, твердость, обесцинкование ASTM G48, вихревой ток и гидростатика.
Лаборатория GNEE сертифицирована по стандарту ISO 17025. Для проектов по опреснению GNEE добавляетиспытание на устойчивость к биообрастанию(60-дневное погружение в живую морскую воду). Отчет об испытаниях включен в сертификат завода. Возможна проверка третьей стороной (SGS, BV).

Вопрос 8. Какова разница в стоимости стандартного и нано-обработанного C68700 для опреснения?
A: Нано-обработанная поверхность стоит на 18–22 % дороже, но интервал чистки увеличивается с 8 до 24+ месяцев.
Для завода производительностью 100 000 м³/день каждая остановка очистки обходится в 120 000 долларов США за производственные потери + 40 000 долларов США за оплату труда. Нано-обработка позволяет избежать двух чисток в год=Экономия в размере 320 000 долларов США в год. Срок окупаемости: 3-4 месяца. GNEE рекомендует нано-обработанную воду для любого опреснения теплой воды (выше 25 градусов).

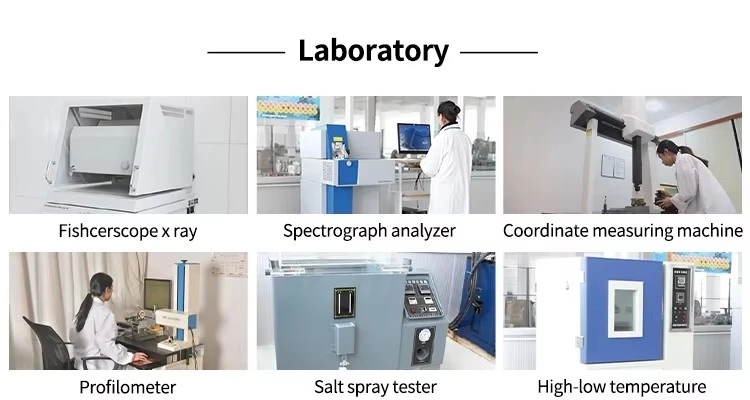

Каждая партия материала C68700 проходит строгую многоэтапную проверку. Используя оптико-эмиссионную спектрометрию (OES), мы проверяем химический состав -, особенно критическое содержание алюминия (2,0–3,0%) и мышьяка -, чтобы гарантировать стойкость к обесцинкационной коррозии. Испытания на растяжение и проверка твердости по Роквеллу подтверждают механические свойства, а гидростатические и ультразвуковые испытания обеспечивают целостность-отсутствия утечек при использовании теплообменников или трубок конденсатора. Мы также предоставляем полные отчеты о отслеживаемости, включая анализ размеров, шероховатости поверхности и размера зерен. Все испытания проводятся в нашей лаборатории, аккредитованной по стандарту ISO 17025-, что обеспечивает соответствие стандартам ASTM B111, ASME SB111 или стандартам заказчика.

После прохождения проверки все трубы упаковываются в соответствии с экспортными стандартами и особыми требованиями-клиентов. Процесс упаковки описан ниже, чтобы обеспечить отслеживаемость и-доставку без повреждений.

Этапы упаковки показаны на видео и изображениях:
1. Очистка и сушка трубок
2. Пластиковые заглушки на обоих концах.
3. Антикоррозийная бумажная упаковка с ЛИК-
4. Обвязка пучка влагозащитной пленкой.
5. Фанерный деревянный ящик (в соответствии со стандартом ISPM-15) с пенопластовой прокладкой.
6. Маркировка с указанием класса ASTM, номера партии и клейма проверки.

Наш завод оснащен современными машинами горизонтального непрерывного литья заготовок, мощными-экструзионными прессами (до 3500 тонн) и высокоточными-линиями холодного волочения, специально откалиброванными для алюминиевой латуни C68700. Чтобы обеспечить однородность микроструктуры и отсутствие дефектов-поверхности, мы также используем онлайн-системы вихретокового контроля и автоматические устройства для резки и снятия фасок. Весь производственный процесс контролируется через центральную систему SCADA, позволяющую отслеживать в реальном времени- такие параметры, как температура, скорость и смазка -, гарантируя постоянство механических свойств и точность размеров для каждой трубы или стержня C68700.
