5 реальных случаев выхода из строя трубки C70600 и способы их предотвращения

Основная причина: Низкое содержание железа (0,75%) от несертифицированного поставщика.

Береговая электростанция установлена ​​4500C70600 трубки в поверхностном конденсаторе. Расход морской воды составил 2,2 м/с, температура 28 градусов, все в пределах проектных значений. Через 18 месяцев произошла утечка трубок 200+.

Что обнаружила проверка:

Глубина питтинга 0,8–1,2 мм по внутреннему диаметру трубки.

Содержание железа всего 0,75% (ASTM требует 1,0–1,8%).

Содержание никеля 8,2% (минимум ниже 9,0%)

Почему это не удалось:
Низкое содержание железа предотвращает образование устойчивой защитной оксидной пленки. Без пленки питтинг начался в течение нескольких недель и проник в стенку толщиной 1,24 мм за 18 месяцев.

Как предотвратить:

Всегда проверяйте содержание железа в сертификате завода.

Отбраковывайте любые трубки с содержанием железа ниже 1,0%.

Выполните выборочную проверку PMI на выбранных трубках перед установкой.

Используйте только сертифицированные мельницы

Основная причина: Неправильный присадочный материал (чистая медь вместо ERcuNi).

На грузовом корабле была линия охлаждения морской водой, изготовленная из трубки C70600. В течение 8 месяцев потекли многочисленные сварные соединения. Трещины были по линии сплавления шва, а не по основному металлу.

Что обнаружила проверка:

Трещины по зоне сплавления шва

Присадочный металл анализируется как чистая медь (ERCu).

Гальваническая коррозия между основным металлом и наполнителем.

Почему это не удалось:
Наполнитель из чистой меди более благороден, чем C70600, в морской воде. Небольшая область сварного шва стала анодом, быстро корродирующим. Наполнитель ERcuNi соответствует составу C70600 и предотвращает гальваническую атаку.

Как предотвратить:

В процедуре сварки укажите присадку AWS A5.7 ERcuNi.

Перед использованием проверьте сертификат присадочного металла.

Сварщики поездов — C70600 не может использовать медный наполнитель.

Выполните дефектоскопию первых 10 сварных швов.

Основная причина: скачки скорости до 4,5 м/с во время запуска насоса.

На опреснительной установке в нагревателе рассола использовались трубки C70600. Расчетная скорость составляла 2,5 м/с. Однако во время запуска насоса и блокировки сетчатых фильтров скорость превышала 4,0 м/с.

Что обнаружила проверка:

Утончение на первых 150 мм входного отверстия трубы

Рисунок эрозии в форме подковы-

Толщина стенки уменьшена с 1,65 мм до 0,6–0,8 мм.

Почему это не удалось:
C70600 обладает хорошей стойкостью к эрозии до 3,0 м/с. При скорости выше 3,5 м/с защитная пленка изнашивается механически. При наличии песка или пузырей эрозия еще больше ускоряется.

Как предотвратить:

Установите вставки на входном конце (жертвенные пластиковые или металлические втулки).

Добавьте частотно-регулируемый привод к насосу для управления темпом-нарастания

Очищайте сетчатые фильтры еженедельно, чтобы предотвратить падение давления.

Расчет на скорость 2,0 м/с, а не 2,5 м/с – оставьте запас

Основная причина: концентрация аммиака 8 ppm из-за технологической утечки.

На химическом заводе использовались трубы C70600 в кожуховом-и-трубчатом охладителе. Охлаждающая вода содержала аммиак из близлежащей технологической утечки. Завод не контролировал аммиак.

Что обнаружила проверка:

Мелкие ветвящиеся трещины на наружном диаметре трубы

Трещины следовали по границам зерен

Стены не утончаются вокруг трещин

Трубки ломаются при сгибании вручную

Почему это не удалось:

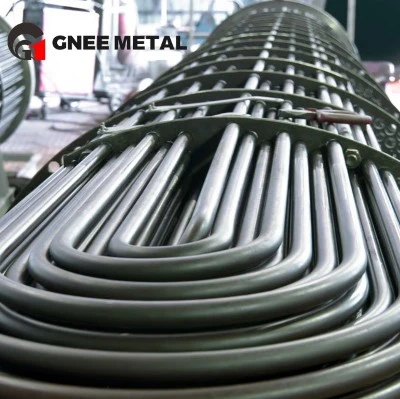

C70600 подвержен коррозионному растрескиванию под напряжением (SCC), когда содержание аммиака превышает 2 ppm и температура выше 50 градусов. Трубки имели остаточное напряжение от U-изгиба, которого было достаточно, чтобы вызвать растрескивание.

Как предотвратить:

Еженедельно контролируйте содержание аммиака – держите уровень ниже 2 частей на миллион.

Если аммиак невозможно контролировать, обновите систему до C71500.

Снятие напряжения U-изогнутых труб после изгиба

Используйте химикаты для очистки воды, не содержащие-аммиака.

Основная причина: система пожаротушения не промывалась в течение 9 месяцев.

Морская платформа имела систему пожаротушения с трубопроводами C70600. Система простояла без использования в течение 9 месяцев со стоячей морской водой внутри. При испытаниях обнаружились множественные точечные утечки.

Что обнаружила проверка:

Глубокие ямы под мертвыми опорами и низкими точками

Белые и зеленые продукты коррозии

Ячейки концентрации кислорода под отложениями

Почему это не удалось:
Застойная морская вода позволяет формироваться клеткам концентрации кислорода под отложениями. Область под отложениями становится анодной и быстро изнашивается. Поток выше 1,0 м/с предотвращает это.

Как предотвратить:

Ежемесячно промывайте системы пожаротушения пресной водой.

Слейте воду и высушите во время длительных периодов простоя.

Конструкция с возможностью дренирования – наклон труб к нижней точке слива.

Рассмотрите C71500 для систем с длительными периодами застоя.

Какова наиболее распространенная причина раннего выхода из строя ламп C70600?

Низкое содержание железа является наиболее распространенным. Многие несертифицированные поставщики используют меньше никеля и железа для экономии средств. Трубка выглядит исправной, но ржавеет за 1–3 года вместо 20–30. Всегда проверяйте химический состав.

Можно ли отремонтировать вышедшую из строя лампу C70600?

Мелкие утечки можно заткнуть (для конденсаторов) или вырезать и -заварить (для трубопроводов). Широкое распространение точечной коррозии или трещин означает полную замену трубки. Стоимость ремонта часто превышает стоимость замены.

Как проверить, имеют ли мои лампы C70600 низкое содержание железа?

Отправьте образец пробирки в лабораторию для анализа OES. Или используйте пистолет PMI на месте. Тест занимает 10 секунд и стоит 50–100 долларов за место при аутсорсинге.

Покрывает ли страховка выход из строя трубки C70600 из-за низкого содержания железа?

Обычно нет. Страхование покрывает несчастные случаи, а не дефекты материалов или проблемы с качеством поставщика. Покупатель несет ответственность за проверку материала перед установкой. Вот почему тестирование PMI имеет решающее значение.

Какова самая важная проверка перед установкой трубок C70600?

PMI (Положительная идентификация материала). Прежде чем какая-либо трубка будет введена в эксплуатацию, убедитесь, что содержание никеля составляет 9–11%, а железа — 1,0–1,8%. Один этот тест предотвращает 90% ранних сбоев.

Как часто мне следует проверять лампы C70600 в процессе эксплуатации?

Ежегодно для критических систем (энергетические установки, корабли). Каждые 2–3 года для менее критичных систем. Используйте вихретоковое тестирование. Один только визуальный осмотр не позволяет выявить раннее истончение стенок.

Могут ли C70600 и C71500 выйти из строя по одним и тем же причинам?

№ C71500 противостоит аммиачному SCC и высокоскоростной эрозии лучше, чем C70600. Но C71500 по-прежнему выходит из строя из-за низкого содержания железа (если поставщик обманывает) и застоявшейся морской воды.

Какая поломка самая дорогая в ремонте?

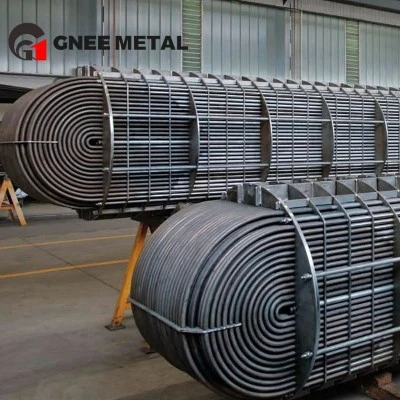

SCC аммиака на U-пучковом теплообменнике. Весь комплект подлежит замене. Трубы не подлежат ремонту по отдельности. Стоимость может превышать 500 000 долларов США за большие комплекты.

Устраняет ли правильная очистка воды все неисправности C70600?

Нет, но это мешает большинству. Поддерживайте расход 1,0–3,0 м/с, содержание аммиака ниже 2 частей на миллион, избегайте сульфидов, промывайте застоявшиеся системы. Даже при идеальной воде трубки с низким содержанием железа все равно выйдут из строя.

Методы тестирования

Вихретоковое испытание (ECT) по ASTM E243 – 100% трубок

Гидростатическое испытание до 20 МПа – 100% трубок

PMI (XRF) для проверки сплавов – каждая плавка

Испытание на растяжение и твердость – за плавку

Испытание на сплющивание и расширение – за плавку

Микроскопическое исследование зерна – за плавку

Стандарты упаковки

Пластиковые заглушки с обоих концов.

Индивидуальная упаковка в полиэтиленовый пакет

Деревянный ящик (фумигированный ISPM15) на экспорт

Влагостойкая-бумага + влагопоглотитель

Этикетка с номером плавки, размером и количеством
