Медно-никелевая трубка теплообменника (C70600/C71500)



В морской технике и морской нефтегазовой отрасли непрекращающийся характер коррозии в морской воде требует использования материалов, выходящих за рамки стандартных сплавов.Медно-никелевая трубка теплообменникарешения, в частностиC70600 (90/10)иC71500 (70/30), стали отраслевым эталоном долговечности и термической эффективности. Как специализированныйпроизводители медно-никелевых теплообменников, мы производим бесшовные трубки, образующие естественную защитную оксидную пленку, обеспечивающую долгосрочную-надежность в условиях морской воды с высокими-скоростями.

Получите приоритетное предложение сегодня



Два наиболее распространенныхмедно-никелевая трубка теплообменникасплавыC70600 (90/10)иC71500 (70/30). В таблице ниже показаны различия, которые помогут вам выбрать правильный сплав для вашего автомобиля.кожухотрубный теплообменник.

Свойство	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu{{3}Ni)
Номинальный состав	90 % медь, 10 % никель, 1,4 % железо, 0,8 % марганец.	70% медь, 30% никель, 0,5% железо, 0,5% марганец.
Предел прочности (мин)	45000 фунтов на квадратный дюйм (310 МПа)	60 000 фунтов на квадратный дюйм (415 МПа)
Предел текучести (мин)	15000 фунтов на квадратный дюйм (105 МПа)	25000 фунтов на квадратный дюйм (170 МПа)
Теплопроводность	29 БТЕ/(час·фут·градус F) (50 Вт/м·К)	17 БТЕ/(час·фут·градус F) (29 Вт/м·К)
Предел скорости морской воды	До 3,5 м/с (11,5 футов/с)	До 4,5 м/с (15 футов/с)
Коррозионная стойкость	Отлично подходит для обычной морской воды	Идеально подходит для-высокоскоростной, кислой или загрязненной морской воды.
Относительная стоимость	Средний-Высокий	Самый высокий
Лучшее приложение	конденсатор теплообменника, кожухотрубный испарительна судах, морских платформах	Конденсаторы электростанций,теплообменник котлас высоко-морской водой и высокосернистым газом



Когда следует выбирать C70600:

Общее охлаждение морской водой на судах и морских платформах

медная трубка теплообменника против медно-никелевого сплава – C70600стандартный ответ для большинства морских обязанностей

Бюджетные-проекты, которым по-прежнему необходима превосходная устойчивость к коррозии



Когда следует выбирать C71500:

Высокая-морская вода со скоростью более 3,5 м/с

Загрязненная или солоноватая морская вода с сероводородом.

Высокая-температуракожухотрубный теплообменникприложения (выше 120 градусов/250 градусов по Фаренгейту)

Сернистый газ или аммиак, гдекоррозия медных трубок теплообменникаэто известный риск

Приложения, требующие максимальногоожидаемый срок службы медных трубок теплообменника(30+ лет)



Для подробногомедная трубка теплообменника против нержавеющей сталисравнение в морской воде,C70600иC71500превосходят большинство марок нержавеющей стали по устойчивости к щелевой коррозии и точечной коррозии.

Отправьте свои условия морской воды



Отличная стойкость к эрозионной коррозии

Морская вода при скорости выше 1,5 м/с разрушается.C12200иC44300. C70600ручки для трубок до3.5 m/s. C71500ручки для трубок до4.5 m/s. Это означает меньшийдиаметр трубы теплообменникаи более высокие коэффициенты теплопередачи.



Естественная устойчивость к биообрастанию

Медно-никелевые поверхности выделяют ионы меди, которые предотвращают прикрепление ракушек и мидий. Амедно-никелевая трубка теплообменникасвязка требует менее частой чистки, чем нержавеющая сталь или титан.



Хорошая технологичность

C70600иC71500можно согнуть втрубчатый теплообменникконфигурации, свернутые втрубные решеткии расширен с использованием стандартногорасширение трубки теплообменникаоборудование.



Доказанная продолжительность жизни

Срок службы медных трубок теплообменникадляC70600в чистой морской воде находитсяот 20 до 30 лет. ДляC71500, ожидать30+ лет. Многие военные корабли работаютмедно-никелевая трубка теплообменникасвязки на 40 лет при правильном водно-химическом режиме.



Общие области применения медно-никелевых теплообменников:

конденсатор теплообменникана кораблях, подводных лодках и морских платформах

кожухотрубный испарительна опреснительных установках

трубчатый конденсаторна электростанциях

теплообменник ОВКВна морских судах

теплообменник котлаподогреватели питательной воды

кожухотрубный теплообменникна химических заводах, перерабатывающих агрессивные жидкости



Мы поставляемC70600иC71500не просто голые прямые трубы, а готовые компоненты, готовые к установке в вашкожухотрубный теплообменник. Ниже представлено наше полное предложение.

Голые прямые медно-никелевые трубы

Параметр	C70600 (90/10)	C71500 (70/30)	Общее приложение
Внешний диаметр – 5/8 дюйма (15,88 мм)	В наличии	Сделано на заказ	Морскойтеплообменник ОВКВ, теплообменник автомобиляохладители
Внешний диаметр – 3/4 дюйма (19,05 мм)	В наличии	Ограниченный запас	Медная трубка теплообменника диаметром 19 мм.– наиболее распространен для морских конденсаторов
Внешний диаметр – 1 дюйм (25,4 мм)	В наличии	Сделано на заказ	кожухотрубный испаритель, электростанциятрубчатый конденсатор
Внешний диаметр – 1,25 дюйма (31,75 мм)	Сделано на заказ	Сделано на заказ	Большойкожухотрубный теплообменник
Внешний диаметр – 1,5 дюйма (38,1 мм)	Сделано на заказ	Сделано на заказ	Системы с морской-морской водой с высоким расходом
Толщина стены	0,7–3,0 мм	0,7–3,0 мм	Более толстые стенки повышают риск эрозии.
Длина	1m – 30m	1m – 30m	Стандартный приклад 6 м; Возможна обрезка до точной длины
Толерантность (ОД)	±0,05 мм	±0,05 мм	ВстречаетсяASTM B111pdf-файлтребования



U-образные медно-никелевые трубы

Мы производимтрубчатый теплообменниккомпоненты вC70600иC71500наОправочные станки с ЧПУчтобы обеспечить постоянный радиус, отсутствие овальности и внутренних задиров.



Параметр	C70600 (90/10)	C71500 (70/30)
Внешний диаметр – 5/8 дюйма (15,88 мм)	В наличии	Сделано на заказ
Внешний диаметр – 3/4 дюйма (19,05 мм)	В наличии	Ограниченный запас
Внешний диаметр – 1 дюйм (25,4 мм)	В наличии	Сделано на заказ
Внешний диаметр – 1,25 дюйма (31,75 мм)	Сделано на заказ	Сделано на заказ
Внешний диаметр – 1,5 дюйма (38,1 мм)	Сделано на заказ	Сделано на заказ
Толщина стены	0,7–2,5 мм	0,8–2,5 мм
Минимальный радиус изгиба (осевая линия)	1,5 х ОД	2,0 х ОД
Длина ноги (прямая часть)	500 мм – 12 000 мм	500 мм – 12 000 мм
Угол изгиба	180 градусов (стандарт U)	180 градусов (стандарт U)
Длина касательной (после изгиба)	25 мм – 100 мм	25 мм – 100 мм



Стандартные радиусы U-образного изгиба для общего наружного диаметра (C70600):

Внешний диаметр трубки	Минимальный CLR (осевой радиус)	Стандартный стандартный CLR
5/8 дюйма (15,88 мм)	23,8 мм (1,5 х наружный диаметр)	25 мм, 30 мм, 38 мм
3/4 дюйма (19,05 мм)	28,6 мм (1,5 х наружный диаметр)	30 мм, 38 мм, 45 мм
1 дюйм (25,4 мм)	38,1 мм (1,5 х наружный диаметр)	40 мм, 50 мм, 60 мм
1,25 дюйма (31,75 мм)	47,6 мм (1,5 х наружный диаметр)	50 мм, 60 мм, 75 мм
1,5 дюйма (38,1 мм)	57,2 мм (1,5 х наружный диаметр)	60 мм, 75 мм, 90 мм



Для C71500, умножьте указанные выше радиусы на 1,33 (минимум 2,0 x наружный диаметр).



Варианты U-образной изогнутой трубки:

Та же длина ног– обе ноги равны (чаще всегоu-трубный теплообменник)

Неравная длина ног- для конкретноготрубная решеткамакеты

Длинная касательная– удлиненный прямой участок после изгиба дляпрокатка трубок теплообменникав секундутрубная решетка

Короткая касательная– минимальное прямое сечение для компактноститрубчатый конденсатордизайн



Характеристики качества U-образного изгиба:

Овальность после изгиба:Менее 5% от ОД

Утончение стенки в вершине изгиба:Менее 10 % номинальной толщины стенки

Поверхностная обработка:Никаких трещин, задиров или ряби, видимых при 10-кратном увеличении.

Отжиг для снятия напряжений:Доступно по запросу длякоррозия медных трубок теплообменникапрофилактика в аммиаке или кислой среде



Предварительно-связки медно-никелевых труб заводского изготовления

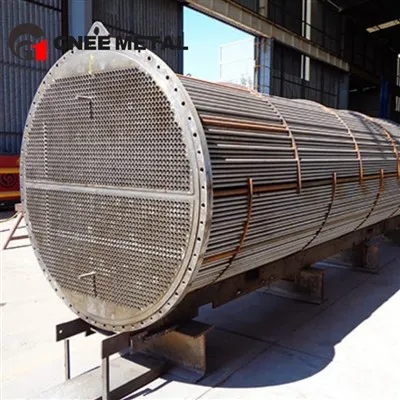

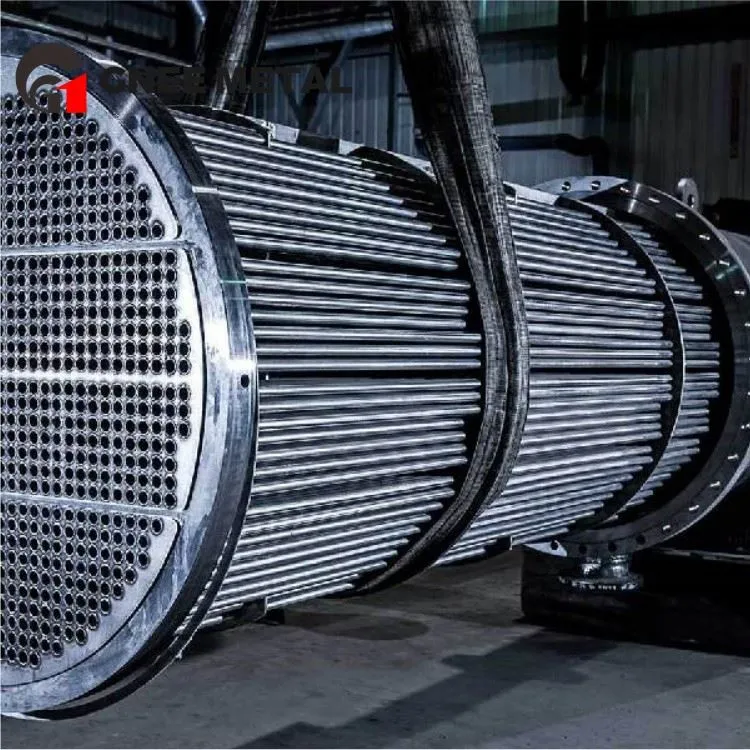

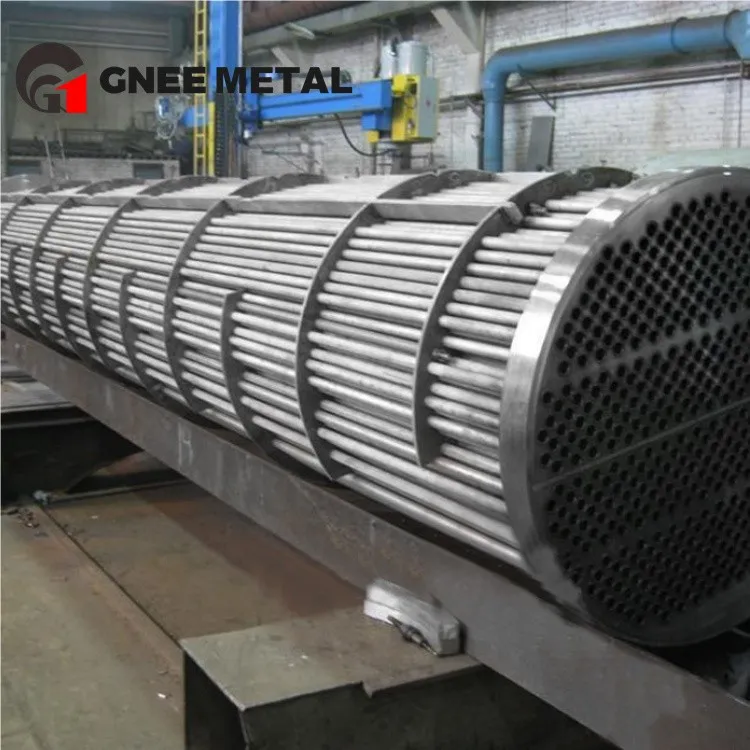

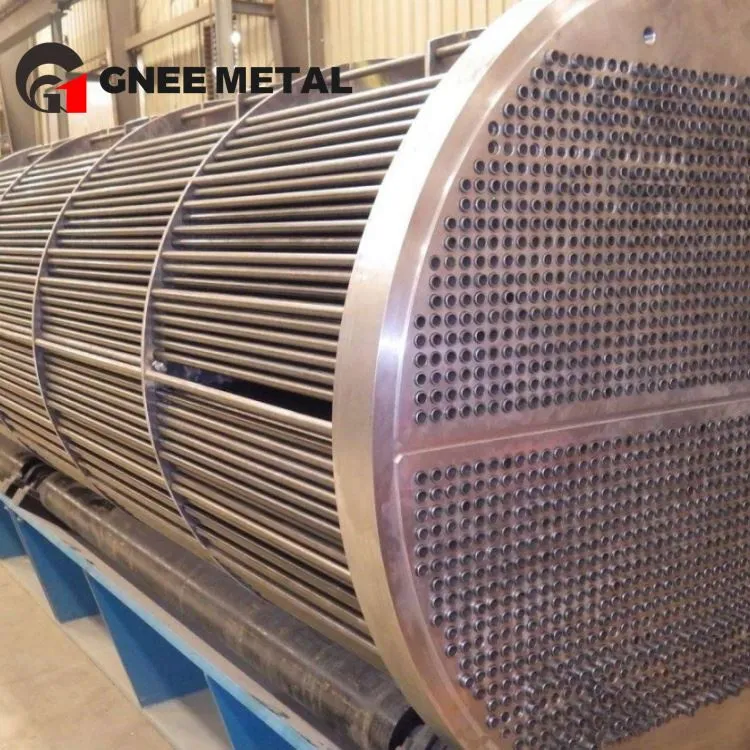

Мы собираем вашТрубка C70600илиТрубка C71500в полные пакеты, готовые для вставки в существующую оболочку.

Тип пакета	Описание	Типичное применение
U-образный комплект трубок	U-трубный теплообменникиu-трубный теплообменникс гибкой оправки на станке с ЧПУ. Минимальный радиус изгиба 1,5 x НД дляC70600, 2,0 x наружный диаметр дляC71500.	Морскойконденсатор теплообменника, трубчатый конденсаторна судах
Прямая трубка	Прямоймедно-никелевая трубка теплообменникас обоими концами, подготовленными дляпрокатка трубок теплообменника.	Кожухотрубный теплообменниксо съемным комплектом
Комплект ребристых труб	Медная ребристая трубка для теплообменникасо встроенными низкими или высокими ребрами вC70600илиC71500.	Воздушное-охлаждениетеплообменник ОВКВ, теплообменник воздушныйсистемы в морской среде
Комплект кожухотрубного испарителя	Специализированный комплект трубок с улучшенной поверхностью для кипячения.	Кожухотрубный испарительпри охлаждении или опреснении



Медно-никелевые оребренные трубы

Для применений, в которых жидкостью со стороны корпуса- является воздух или газ, мы предлагаеммедная ребристая трубка для теплообменникавC70600иC71500.

Тип плавника	Базовая трубка, наружный диаметр	Плотность плавников	Приложение
Интегральный низкий плавник (тип L-)	5/8", 3/4", 1"	16–40 плавников/дюйм	Морская вода-охлаждаемаятеплообменник ОВКВ, конденсатор теплообменника
Высокий плавник (экструдированный)	3/4", 1"	8–11 плавников/дюйм	Воздушное-охлаждениекожухотрубный теплообменникна морских платформах
Улучшенная поверхность (тип E-)	5/8", 3/4"	26–52 ребра/дюйм	Затопленныйкожухотрубный испарительсо стороной корпуса из морской воды

Примечание:Ребристые трубы вC71500доступны, но требуют более длительного времени выполнения из-за более высокой прочности сплава.



Медно-никелевые фитинги и компоненты трубных решеток

A медно-никелевая трубка теплообменниканадежен настолько, насколько надежны его соединения. Мы поставляем соответствующие компоненты для полнойкожухотрубный теплообменниксборка.

Компонент	Варианты материалов	Описание
Трубный лист	C70600, C71500, Морская латунь, Алюминиевая бронза	Просверлено до твоегошаг трубкии планировка. Совместим срасширение трубки теплообменникаипрокатка труб.
U-Опоры для изгиба	C70600или нержавеющая сталь 316L	Предотвращает вибрацию трубки вu-трубный теплообменниксборки.
Жертвенные аноды	Алюминий или цинк	Прикреплен ктрубная решеткапредотвратитькоррозия медных трубок теплообменникав суровых условиях эксплуатации в морской воде.
Торцевые заглушки и наконечники	C70600	Защищает концы труб от эрозионной коррозии на входах с высокой-скоростью.
Отражательные пластины	C70600или военно-морская латунь	Поддерживает трубы и направляет-боковой поток оболочки внутрькожухотрубный теплообменник.
Уплотнительные прокладки	EPDM, витон или неопрен.	Для уплотнения труб-к-трубным решеткам в конструкциях с двойной трубной решеткой.

Как согнуть медно-никелевую трубку теплообменника

Медно-никелевые сплавы требуют большего усилия для изгиба, чемC12200. Используйтеоправочный станокс минимальным радиусом изгиба1,5 х ОДдляC70600и2,0 х ОДдляC71500. Длятрубчатый теплообменник, мы рекомендуем гибку на заводе, а не на месте.



Как сварить медно-никелевую трубку теплообменника

Длякак сварить медную трубку теплообменникавC70600илиC71500:

ИспользоватьCuNi присадочный металл(ERCuNi для C70600, ERcuNi-2 для C71500)

TIG-сварка с продувкой аргоном

Предварительный нагрев не требуется, но температура между проходами должна оставаться ниже 150 градусов (300 градусов F).

Термическая обработка после-сварки не требуется.

Пайка также возможна сБЦуП-5наполнитель, но сварные соединения прочнее при высоком-давлениикожухотрубный теплообменникприложения.



Прокатка и расширение труб теплообменника

Трубка C70600иТрубка C71500прокатывать и расширять аналогично другим медным сплавам. Используйте калькулятор крутящего момента прокатки, предназначенный для медно-никелевого сплава. Чем выше прочностьC71500требуется примерноКрутящий момент на 20-30% большечемC70600.



Конструкция трубной решетки теплообменника

Длямедно-никелевая трубка теплообменника,трубная решеткадолжно бытьвоенно-морская латунь, алюминиевая бронза, илимедь-никельво избежание гальванической коррозии. Избегайте трубных решеток из нержавеющей или углеродистой стали с медно-никелевыми трубками.



Как почистить медную трубку теплообменникаизготовленный из меди-никеля требует осторожности для сохранения защитного оксидного слоя.



Химическая очистка:

Использоватьингибированная лимонная кислотаилисульфаминовая кислотадля удаления накипи

Никогда не используйте соляную кислоту– разъедает медь-никель

Для биообрастания используйтедиоксид хлораилихлорированиена контролируемых уровнях (остаточное содержание ниже 0,5 ppm)



Механическая очистка:

Использоватьнейлоновые щеткиилирезиновые-системы очистки пуль

Никогда не используйте стальные щетки или металлические скребки – они снимают защитную пленку.

Длякак почистить медную трубку теплообменникасвязки струбчатый теплообменникгеометрии, используйте специально разработанные щетки с гибким валом.



Профилактические меры:

Поддерживать скорость морской воды выше1.5 m/sдля предотвращения оседания осадка

Избегайте скорости ниже0.5 m/sчто позволяет прикрепить биообрастание

Длякоррозия медных трубок теплообменникамониторинг, установка купонов на коррозию в систему



Срок службы медных трубок теплообменникадляC70600в хорошо-обслуживаемой морской водеот 20 до 30 лет. ДляC71500, ожидать30+ лет.



Что такое медно-никелевая трубка теплообменника?

A медно-никелевая трубка теплообменникапредставляет собой бесшовную трубку, изготовленную из медно--никелевых сплавов, обычноC70600 (90/10)илиC71500 (70/30). Он специально разработан длякожухотрубный теплообменник, конденсатор теплообменника, икожухотрубный испарительПрименение в морской воде и агрессивных средах.



В чем разница между C70600 и C71500?

C70600содержит 90% меди и 10% никеля.C71500содержит 70% меди и 30% никеля.C71500имеет более высокую прочность, более высокую эрозионную стойкость (до 4,5 м/с против 3,5 м/с) и большую длинуожидаемый срок службы медных трубок теплообменника, но меньшая теплопроводность и более высокаяцена медной трубки теплообменника.



Зачем использовать медь-никель вместо нержавеющей стали для морской воды?

Вмедная трубка теплообменника против нержавеющей сталисравнение для морской воды, медь-никель предлагает:

Повышенная стойкость к щелевой коррозии.

Устойчивость к естественному биообрастанию (загрязнение нержавеющей стали)

Отсутствие хлоридного коррозионного растрескивания под напряжением

Полегчепрокатка трубок теплообменникаи расширение



У вас есть в продаже трубка C70600 диаметром 3/4 дюйма?

Да.Медная трубка теплообменника 3/4 дюйма(19,05 мм) дюймC70600— один из наших самых популярных размеров.Медная трубка теплообменника диаметром 19 мм.вC70600имеется в наличии для морских судовтеплообменник ОВКВитрубчатый конденсаторприложения.



Что вызывает коррозию медных трубок теплообменника в медно-никелевом сплаве?

Коррозия медных трубок теплообменникавC70600илиC71500встречается редко, но может возникнуть из-за:

Эрозионная коррозия– скорость выше 4,5 м/с (C71500) или 3,5 м/с (C70600)

Сероводород— загрязненная морская вода

Гальваническая коррозия— соединение с более благородными металлами (титан, графит)



Предоставляете ли вы PDF-файл ASTM B111 для медно-никелевых трубок?

Да. ЗапросASTM B111pdf-файлилиASME SB111pdfот нашей команды. Мы также предоставляемЕН 12451иДЖИС Х3300сертификация.



Можете ли вы поставить трубчатый теплообменник C70600 или C71500?

Да. Мы производим комплектныетрубчатый теплообменникиu-трубный теплообменниксобрания вТрубка C70600иТрубка C71500. Отправьте свойтрубная решеткарисунок для цитаты.



Является ли SB111 C70600 таким же, как ASTM B111 C70600?

Да.SB111 C70600— это обозначение кода котла ASME.АСТМ Б111 К70600это обозначение ASTM. Химические и механические требования идентичны. Длятеплообменник котлаприложения, требующие штамповки ASME, укажитеSB111 C70600.



Плохая упаковка разрушает даже самую лучшую медную трубку теплообменника. Как профессиональный завод по производству медных теплообменных трубок, обслуживающий медные теплообменные трубки в США, Европе, ОАЭ, Саудовской Аравии и Индии, мы соблюдаем стандарты экспортной упаковки военного- уровня, чтобы гарантировать нулевой ущерб при морских или воздушных перевозках.



Наш стандартный процесс упаковки:

Этап упаковки	Материал/Метод	Цель
Индивидуальная защита трубки	Антикоррозионная-бумага с ЛИК + пластиковые торцевые заглушки	Предотвращает попадание влаги, пыли и царапин на внутренние поверхности медных трубчатых теплообменников.
Объединение	Нейлоновые ремни + деревянные проставки.	Обеспечивает порядок и отсутствие вибрации-медных трубок теплообменника диаметром 19 мм, 1 дюйм или 5/8 дюйма.
Влагозащитный барьер	Толстая полиэтиленовая пленка (термоусадочная-усадка)	Блокирует влажность во время длительных морских путешествий в медных трубках теплообменника Германии или Саудовской Аравии.
Внешняя упаковка	Ящики из фанеры экспортного-класса или деревянные ящики со стальными-окантовками	Выдерживает штабелирование и грубое обращение. На каждом ящике указан номер заказа, сплав (например, SB111 C70600) и количество.
Документация	Упаковочный лист + Сертификат заводских испытаний (MTC), прикрепленный снаружи	Поддержка при таможенном оформлении для поставщиков медных теплообменников и партнеров-дистрибьюторов.

Для U-пакетных заказов:U-образный трубчатый теплообменник и U-образный пучковый теплообменник размещены в специальных стальных приспособлениях внутри ящика, чтобы предотвратить искажение радиуса изгиба.



Тип оборудования	Спецификация/возможности	Влияние на качество
Горизонтальная линия непрерывного литья заготовок	грузоподъемность 10 тонн	Производит однородные трубы из медного сплава для заготовок теплообменников с нулевой пористостью.
Трех-прошивной стан	Внешний диаметр до 60 мм	Прецизионный контроль толщины стенок трубок теплообменника толщиной всего 0,5 мм.
Стенд для холодного волочения	5 розыгрышей подряд	Обеспечивает жесткие допуски на длину медной трубки теплообменника и диаметр трубы теплообменника.
Линия выпрямления и резки	ЧПУ с сервоприводом-управлением	Резка без заусенцев-медных трубок теплообменника диаметром 3/4 дюйма и 1 дюйм до точной проектной длины.
U-Гибочный станок	Тип оправки с ЧПУ	Производит U-трубный конденсатор и U-трубный теплообменник без перегибов и овальности.
Вихретоковый тестер	НК (не-разрушающий контроль)	100% проверка труб C70600 и C71500 на наличие микроотверстий и трещин в соответствии со стандартами ASTM B111 в формате pdf.
Гидростатический тестер	До 200 бар	Проверяет расширение труб теплообменника и целостность прокатки труб.
Спектрометр	Оптическая эмиссия (ОЭС)	Подтверждает химический состав марок ASME SB111, EN 12451 и JIS H3300 в каждой партии.



Наши сертификаты и соответствие:

Полная прослеживаемость в формате ASTM B111 pdf и ASME SB111 pdf.

Система менеджмента качества ISO 9001:2015.

Принимается проверка-сторонней организацией: SGS, BV, Lloyds или TUV.

Отчеты об испытаниях ожидаемого срока службы медных трубок теплообменника предоставляются по запросу.
